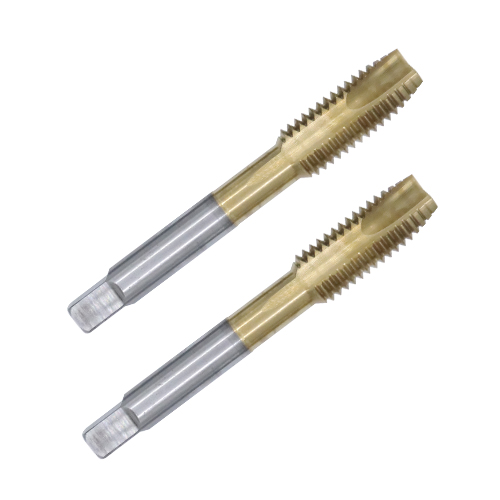

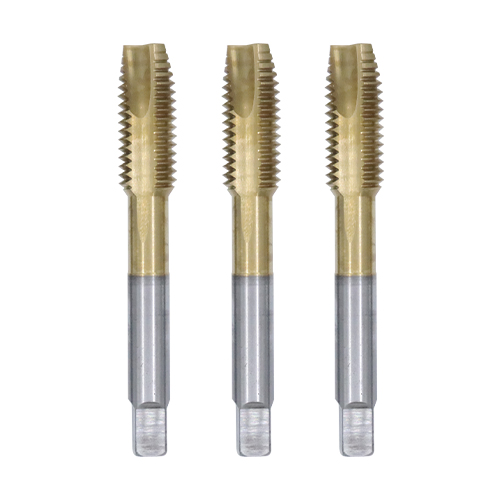

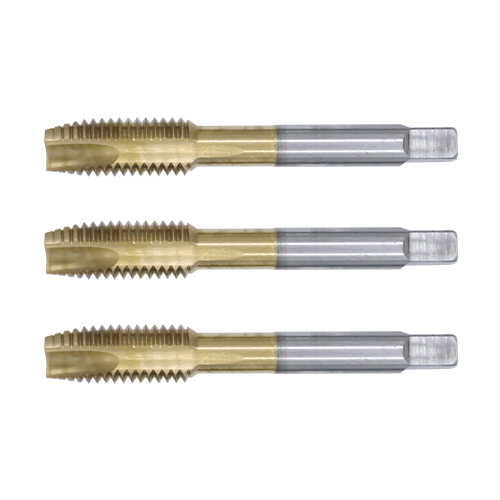

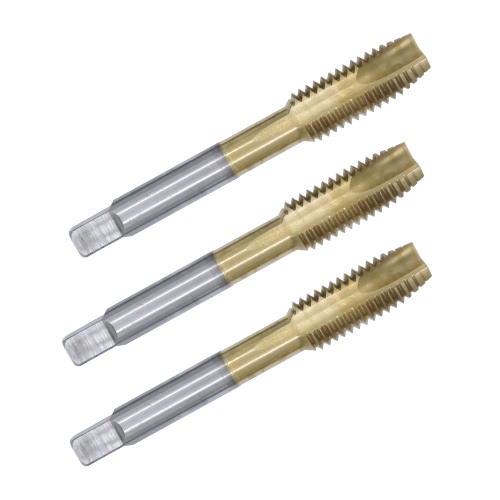

Spiralne koničaste pipe s titanom so eden izmed visokokakovostnih izdelkov, ki vam jih lahko zagotovijo proizvajalci ZXGLW. Primerni so predvsem za obdelavo in proizvodnjo različnih izdelkov iz nerjavečega jekla, ki ustrezajo potrebam industrijske predelave in se lahko uporabljajo za različna strojna orodja. Vztrajamo pri nadzoru kakovosti, bili smo pionirji in inovativni ter so nas prepoznali številni domači in tuji kupci. Tudi v prihodnje bomo vztrajali pri proizvodnji ter raziskavah in razvoju.
1: Spiralne koničaste pipe, prevlečene s titanom, se pogosto uporabljajo pri obdelavi in izdelavi različnih izdelkov iz nerjavečega jekla in so učinkovito orodje za obdelavo. Izdelek je dobre kakovosti in se lahko spopade z različnimi delovnimi pogoji.
2: Popolne specifikacije, primerne možnosti je mogoče najti za različne potrebe obdelave.
3: Optimizirano za lastnosti nerjavečega jekla, močno vzdržljivost in visoko učinkovitost
4: Priporočeni stroji: vrtalni stroj, navojni stroj, avtomatski rezkalni stroj, CNC obdelovalni stroj, CNC namizni vrtalni stroj, navaden strojni vrtalni stroj
Premaz: TICN premaz
Material: HSSE
Območje velikosti: spiralne navojne navojne navojne cevi, prevlečene s titanom, so na voljo v različnih velikostih, da ustrezajo različnim premerom lukenj. Prav tako jih je mogoče prilagoditi glede na vaše individualne potrebe.
|
Izdelek specifikacije |
Pitch |
Rezilo dolžina |
Ročaj premer |
Skupaj dolžina |
Izdelek glavo |
Vrtanje premer |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
konica |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
konica |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
konica |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
konica |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
konica |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
konica |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
ravno glavo |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
ravno glavo |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
ravno glavo |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
ravno glavo |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
ravno glavo |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
ravno glavo |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
ravno glavo |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
ravno glavo |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Opomba: vse mere so izmerjene ročno in se lahko nekoliko razlikujejo; zato je treba za natančne meritve preveriti dejanski izdelek. Pri standardnih plitvih luknjah priporočamo uporabo določene velikosti spodnje luknje.
Pri globljih vrtinah (med 2,5D in 4D ali več) je treba premer dna luknje povečati za faktor med 1,2 in 1,4.
Bodite previdni: glede na precejšnjo trdoto navojnega navoja v stroju za nanašanje titanove prevleke ni priporočljivo navijati niti ročno niti z električnim vrtalnikom.
