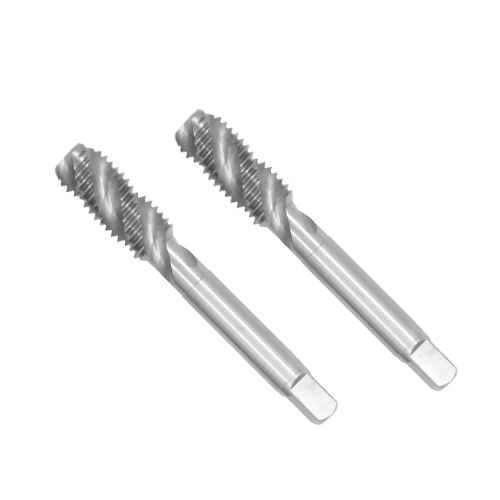

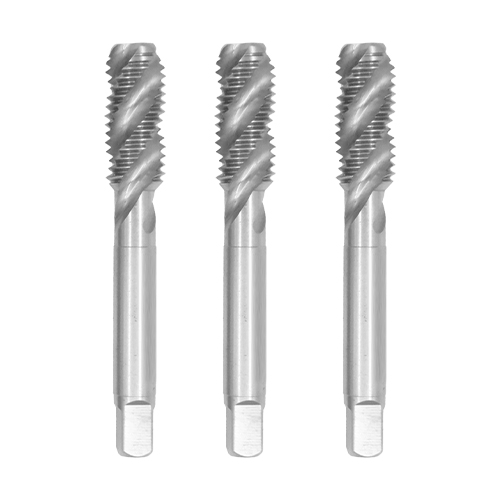

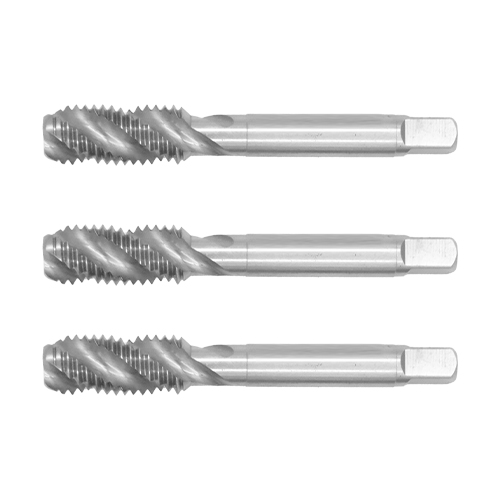

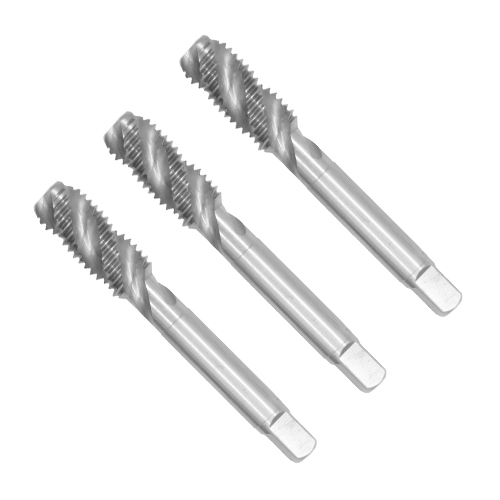

Spiralne pipe za aluminij, ki jih proizvaja ZXGLW na Kitajskem, so posebej zasnovane za aluminijeve materiale. Učinkovito lahko obdelajo visoko natančne in kakovostne navoje na aluminijastih obdelovancih. Ta izdelek je primeren za vrezovanje slepih lukenj, zagotavlja nemoteno odstranjevanje ostružkov navzgor med obdelavo, učinkovito preprečuje blokade in zagotavlja kontinuiteto in stabilnost obdelave.
1: Spiralne pipe za aluminij se pogosto uporabljajo pri predelavi in izdelavi različnih izdelkov iz aluminija, stabilne in zanesljive. Kot profesionalna tovarna se držimo strogega nadzora kakovosti v celotnem procesu, da zagotovimo stabilno delovanje izdelkov v različnih delovnih pogojih.
2: Popolne specifikacije lahko zadovoljijo potrebe obdelave različnih strank glede velikosti navojev.
3: Močno ciljanje, optimizirano za lastnosti nerjavečega jekla, pipe so vzdržljive in zmanjšujejo pogostost zamenjave.
4: Priporočeni stroji: vrtalni stroj, navojni stroj, avtomatski rezkalni stroj, CNC obdelovalni stroj, CNC namizni vrtalni stroj, navaden strojni vrtalni stroj
Material: HSSE
Razpon velikosti: spiralne pipe za aluminij so na voljo v različnih velikostih, na voljo pa je tudi nestandardna prilagoditev.
|
Izdelek specifikacije |
Pitch |
Rezilo dolžina |
Ročaj premer |
Skupaj dolžina |
Izdelek glavo |
Vrtanje premer |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
konica |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
konica |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
konica |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
konica |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
konica |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
konica |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
ravno glavo |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
ravno glavo |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
ravno glavo |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
ravno glavo |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
ravno glavo |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
ravno glavo |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
ravno glavo |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
ravno glavo |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Opomba: vse meritve so narejene ročno in lahko vsebujejo netočnosti; zato si za natančne mere oglejte fizični izdelek. Za običajne plitve vrtine priporočamo navedeno velikost dna luknje. Če pa je luknja globoka (v razponu od 2,5D do 4D ali več), je treba premer dna luknje povečati za faktor 1,2- do 1,4-krat.
Bodite previdni: zaradi visoke trdote navojnega navoja v stroju za nanašanje titanove prevleke je priporočljivo, da ga za vrezovanje navojev ne uporabljate ročno ali z električnim vrtalnikom.
