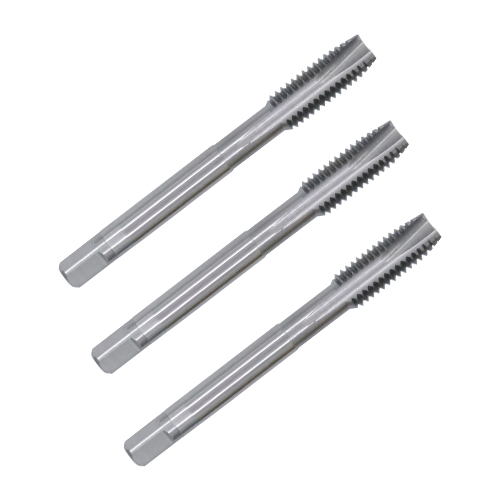

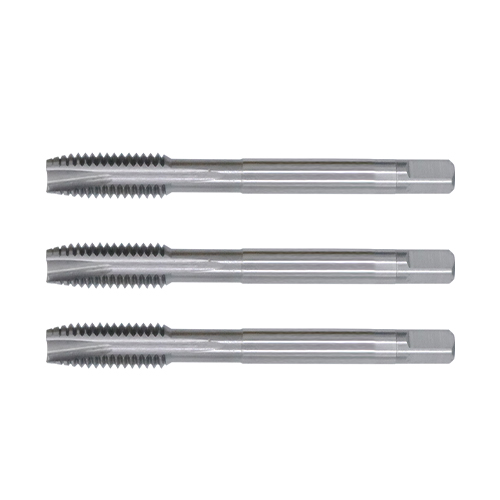

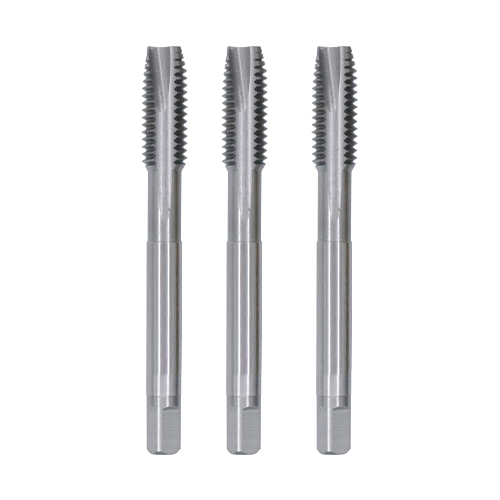

Kot profesionalna tovarna vam lahko ZXGLW zagotovi spiralne koničaste pipe za aluminij. Ta izdelek je primeren za obdelavo vseh vrst aluminijastih izdelkov z visoko kakovostjo in dobro stabilnostjo, kar zagotavlja učinkovitost obdelave. Primeren je za raznovrstno opremo in ima celoten nabor velikosti za izpolnjevanje potreb različnih strank. Hkrati kot proizvajalec s celotno proizvodno linijo podpiramo tudi prilagajanje.
1: Spiralne koničaste pipe za aluminij se pogosto uporabljajo pri predelavi in izdelavi različnih izdelkov iz aluminija, stabilne in zanesljive. Naša ekipa se vedno drži strogega nadzora kakovosti, da zagotovi, da vam lahko izdelek nudi dobre rešitve v različnih pogojih uporabe.
2: Popolne specifikacije za izpolnjevanje različnih potreb obdelave.
3: Močno ciljanje, močna vzdržljivost, idealna življenjska doba, zmanjšajte pogostost zamenjave in zagotovite več udobja za vašo obdelavo.
4: Priporočeni stroji: vrtalni stroj, navojni stroj, avtomatski rezkalni stroj, CNC obdelovalni stroj, CNC namizni vrtalni stroj, navaden strojni vrtalni stroj
Material: HSSE
Razpon velikosti: Te pipe so na voljo v različnih velikostih, da ustrezajo različnim premerom lukenj. Obvladamo tudi nestandardne dele, zato nas takoj kontaktirajte, če imate kakršne koli potrebe.
|
Izdelek specifikacije |
Pitch |
Rezilo dolžina |
Ročaj premer |
Skupaj dolžina |
Izdelek glavo |
Vrtanje premer |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
konica |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
konica |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
konica |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
konica |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
konica |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
konica |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
ravno glavo |
6,8 mm |
|
M10x4,5 |
1.5 |
24 mm |
7 mm |
74 mm |
ravno glavo |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
ravno glavo |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
ravno glavo |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
ravno glavo |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
ravno glavo |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
ravno glavo |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
ravno glavo |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Opomba: vse meritve so narejene ročno in lahko vsebujejo netočnosti; zato si za natančne mere oglejte fizični izdelek. Za običajne plitve vrtine priporočamo navedeno velikost dna luknje. Če pa je luknja globoka (v razponu od 2,5D do 4D ali več), je treba premer dna luknje povečati za faktor 1,2- do 1,4-krat.
Bodite previdni: zaradi visoke trdote navojnega navoja v stroju za nanašanje titanove prevleke je priporočljivo, da ga za vrezovanje navojev ne uporabljate ročno ali z električnim vrtalnikom.
