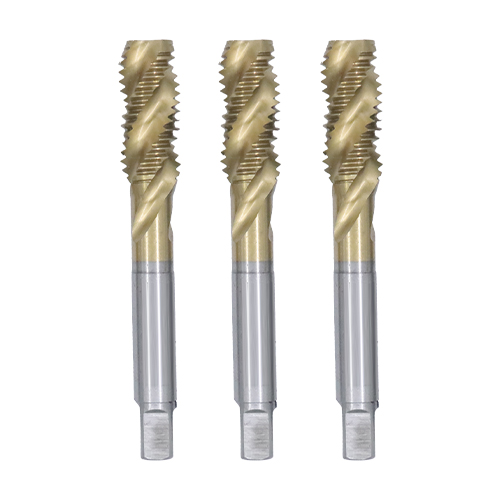

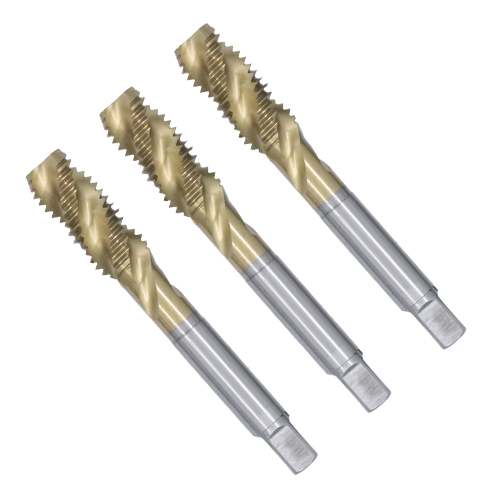

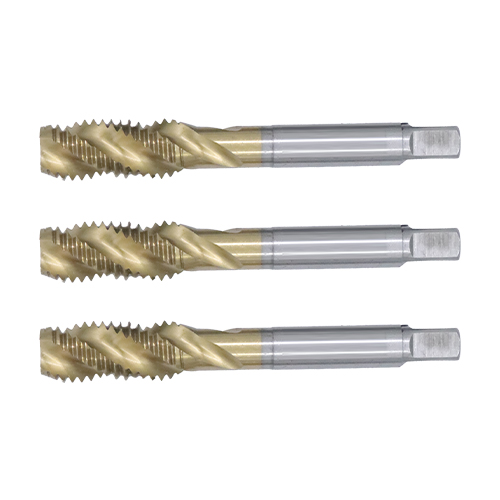

Spiralni navoji s titanom, ki jih proizvaja tovarna ZXGLW, so posebej zasnovani za materiale iz nerjavečega jekla in lahko učinkovito obdelajo visoko natančne in visokokakovostne navoje na obdelovancih iz nerjavečega jekla. Lahko vam zagotovimo izdelke s konkurenčno ceno, če vas kaj zanima, vas prosimo, da stopite v stik z nami!
S titanom prevlečene spiralne navojne pipe se običajno uporabljajo za narezovanje slepih lukenj, da zagotovijo nemoteno odvajanje odrezkov navzgor med obdelavo, s čimer se učinkovito izognejo blokadam in zagotovijo kontinuiteto in stabilnost obdelave.
1. Spiralne pipe, prevlečene s titanom, se pogosto uporabljajo pri predelavi in izdelavi različnih izdelkov iz nerjavečega jekla, stabilne in zanesljive. Strog nadzor kakovosti zagotavlja, da lahko izdelek stabilno deluje v različnih delovnih pogojih.
2. Popolne specifikacije lahko ustrezajo zahtevam obdelave različnih strank za velikost navojev.
3. Močno ciljanje. Optimizirane za lastnosti nerjavečega jekla, so pipe trpežne in zmanjšujejo pogostost menjave.
4. Priporočeni stroji: vrtalni stroj, stroj za narezovanje, avtomatski rezkalni stroj, CNC obdelovalni stroj, CNC namizni vrtalni stroj, navaden strojni vrtalni stroj.
Premaz: TICN premaz
Material: HSSE
Razpon velikosti: Te pipe so na voljo v različnih velikostih, da ustrezajo različnim premerom lukenj.
|
Izdelek specifikacije |
Pitch |
Rezilo dolžina |
Ročaj premer |
Skupaj Dolžina |
Izdelek glavo |
Vrtanje premer |
|
M2x0,4 |
0.4 |
11 mm |
3 mm |
43 mm |
konica |
1,6 mm |
|
M2,5x0,45 |
0.45 |
12 mm |
3 mm |
46 mm |
konica |
2,0 mm |
|
M3x0,5 |
0.5 |
13 mm |
4 mm |
49 mm |
konica |
2,5 mm |
|
M4x0,7 |
0.7 |
15 mm |
5 mm |
55 mm |
konica |
3,3 mm |
|
M5x0,8 |
0.8 |
19 mm |
5,5 mm |
62 mm |
konica |
4,2 mm |
|
M6x1,0 |
1.0 |
22 mm |
6 mm |
67 mm |
konica |
5 mm |
|
M8x1,25 |
1.25 |
22 mm |
6,3 mm |
71 mm |
ravno glavo |
6,8 mm |
|
M10x1,5 |
1.5 |
24 mm |
7 mm |
74 mm |
ravno glavo |
8,5 mm |
|
M12x1,75 |
1.75 |
32 mm |
8,5 mm |
83 mm |
ravno glavo |
10,3 mm |
|
M14x2,0 |
2.0 |
30 mm |
11,2 mm |
95 mm |
ravno glavo |
12 mm |
|
M16x2,0 |
2.0 |
33 mm |
12,3 mm |
102 mm |
ravno glavo |
14 mm |
|
M18x2,5 |
2.5 |
38 mm |
14 mm |
112 mm |
ravno glavo |
15,5 mm |
|
M20x2,5 |
2.5 |
40 mm |
14 mm |
112 mm |
ravno glavo |
17,5 mm |
|
M24x3,0 |
3.0 |
38 mm |
18 mm |
130 mm |
ravno glavo |
21 mm |
|
~ |
~ |
~ |
~ |
~ |
~ |
~ |
Opomba: Vse dimenzije so izmerjene ročno in imajo napake. Oglejte si dejanski izdelek. Priporočena velikost spodnje luknje je splošna plitva luknja. Če gre za globoko luknjo (2,5D-4D ali več), je treba premer spodnje luknje ustrezno povečati za 1,2-1,4-krat.
Bodite previdni: zaradi visoke trdote navojnega navoja, ki se uporablja v stroju za obdelavo titana, ni priporočljivo uporabljati ročno ali z električnim svedrom za narezovanje navojev.
