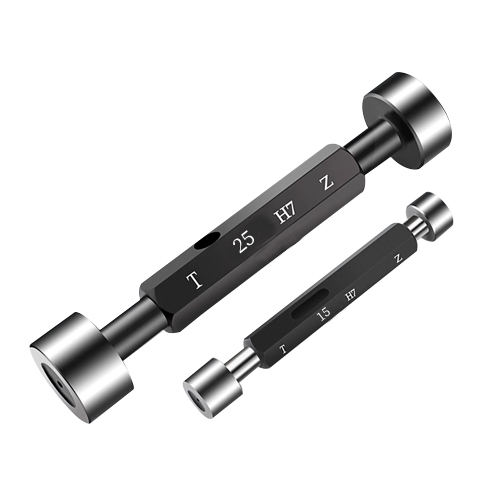

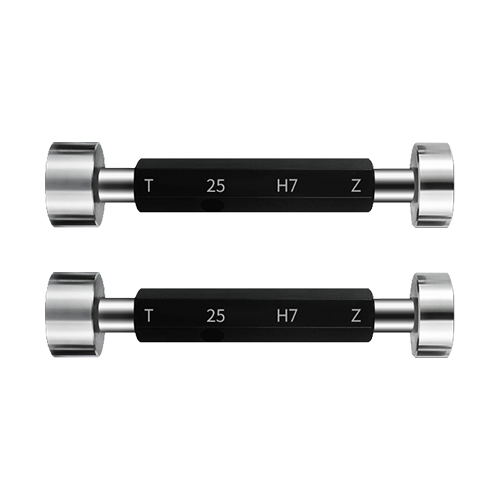

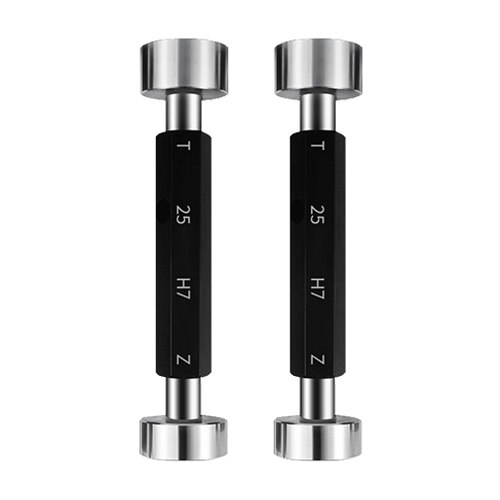

ZXGLW je proizvajalec in dobavitelj gladkih merilnikov čepov iz Kitajske. Imamo neodvisne raziskovalne in razvojne zmogljivosti ter uvajamo uvoženo opremo in materiale, nenehno raziskujemo in inoviramo ter posvečamo veliko pozornost kakovosti izdelkov v celotnem proizvodnem procesu. Ta merilnik čepa je enostaven za prenašanje in uporabo, lahko izvaja natančne meritve, ima visoko trdoto in vzdržljivost, in kar je še pomembneje, ima dobro natančnost.
• Visoko natančna merilna glava: gladki merilniki so izdelani iz visoko zmogljivega jekla GCR15, ki je bilo podvrženo strogi toplotni obdelavi in trdoti 53-60 rhc. Ima visoko krhkost, prepustnost, visoko trdoto in odlično odpornost na kontaktno utrujenost, kar zagotavlja natančnost in stabilnost meritev. Po finem brušenju z visoko natančnimi uvoženimi posebnimi brusilniki je vsaka merilna glava v celoti pregledana z visoko natančno preskusno opremo.
• Ročaj iz visokokakovostne aluminijaste cevi: izdelan je iz visokokakovostnega materiala iz aluminijaste cevi, zato je lahek in enostaven za uporabo in prenašanje. Površina je obdelana s tehnologijo elektroforeze, ki ni samo nedrseča in odporna proti obrabi, temveč tudi trdno povezana, zaradi česar se med uporabo počutite udobno in vzdržljivo.
• Splošne prednosti izdelka: merilnik čepa ima visoko trdoto, visoko natančnost in dolgo življenjsko dobo. Od izbire materiala do proizvodnega procesa je vsaka povezava strogo nadzorovana. Ne glede na to, ali gre za dolžino, velikost ali stabilnost, ima odlično zmogljivost in je vaša desna roka za natančno merjenje.
Material: ležajno jeklo (GCr15)
Razpon velikosti: gladki merilniki čepov so na voljo v široki paleti velikosti, primerni za različne premere lukenj in jih je mogoče prilagoditi, z možnostjo sprejema nestandardnih delov.
|
Specifikacije premer (mm) |
Skozi končna dolžina |
Konec dolžina |
Specifikacije premer (mm) |
Skozi končna dolžina |
Konec dolžina |
|
|
3-6 |
8 |
6 |
>24-30 |
18 |
14 |
|
|
>6-10 |
10 |
7 |
> 30-40 |
20 |
15 |
|
|
>10-14 |
12 |
8 |
> 40-50 |
25 |
18 |
|
|
> 14-18 |
14 |
10 |
> 50-75 |
30 |
20 |
|
|
>18-24 |
16 |
12 |
>70-100 |
35 |
25 |
|
|
Prileganje tabela toleranc dimenzij (luknja) mm |
||||||
|
Specifikacije in mere (mm) |
Natančnost H6 |
Natančnost H7 |
Natančnost H8 |
|||
|
Skozi končna dolžina |
Konec dolžina |
Skozi končna dolžina |
Konec dolžina |
Skozi končna dolžina |
Konec dolžina |
|
|
-3 |
0.0015 -0,001 |
0.006 -0,001 |
0.0022 -0,0012 |
0.01 -0,0012 |
0.0028 -0,0016 |
0.014 -0,0016 |
|
>3-6 |
0.002 -0,0012 |
0.008 -0,0012 |
0.0027 -0,0014 |
0.012 -0,0014 |
0.0036 -0,002 |
0.018 -0,002 |
|
>6-10 |
0.0023 -0,0014 |
0.009 -0,0014 |
0.0033 -0,0018 |
0.015 -0,0018 |
0.0044 -0,0024 |
0.022 -0,0024 |
|
>10-18 |
0.0028 -0,0016 |
0.011 -0,0016 |
0.0038 -0,002 |
0.018 -0,002 |
0.0054 -0,0028 |
0.027 -0,0028 |
|
> 18-30 |
0.0034 -0,002 |
0.013 -0,002 |
0.0046 -0,0024 |
0.021 -0,0024 |
0.0067 -0,0034 |
0.033 -0,0034 |
|
>30-50 |
0.004 -0,0024 |
0.016 -0,0024 |
0.0055 -0,003 |
0.025 -0,003 |
0.008 -0,004 |
0.039 -0,004 |
|
> 50-80 |
0.0048 -0,0028 |
0.019 -0,0028 |
0.0064 -0,0036 |
0.03 -0,0036 |
0.0093 -0,0046 |
0.046 -0,0046 |
|
>80-120 |
0.0054 -0,0032 |
0.022 -0,0032 |
0.0075 -0,0042 |
0.035 -0,0042 |
0.0107 -0,0054 |
0.054 -0,0054 |
|
> 120-180 |
0.0063 -0,0038 |
0.025 -0,0038 |
0.0084 -0,0048 |
0.04 -0,0048 |
0.012 -0,006 |
0.063 -0,006 |
|
> 180-250 |
0.0072 -0,0044 |
0.029 -0,0044 |
0.0097 -0,0057 |
0.046 -0,0054 |
0.0135 -0,007 |
0.072 -0,007 |
|
>250-315 |
0.008 -0,0048 |
0.032 -0,0048 |
0.011 -0,006 |
0.052 -0,006 |
0.015 -0,008 |
0.081 -0,008 |
